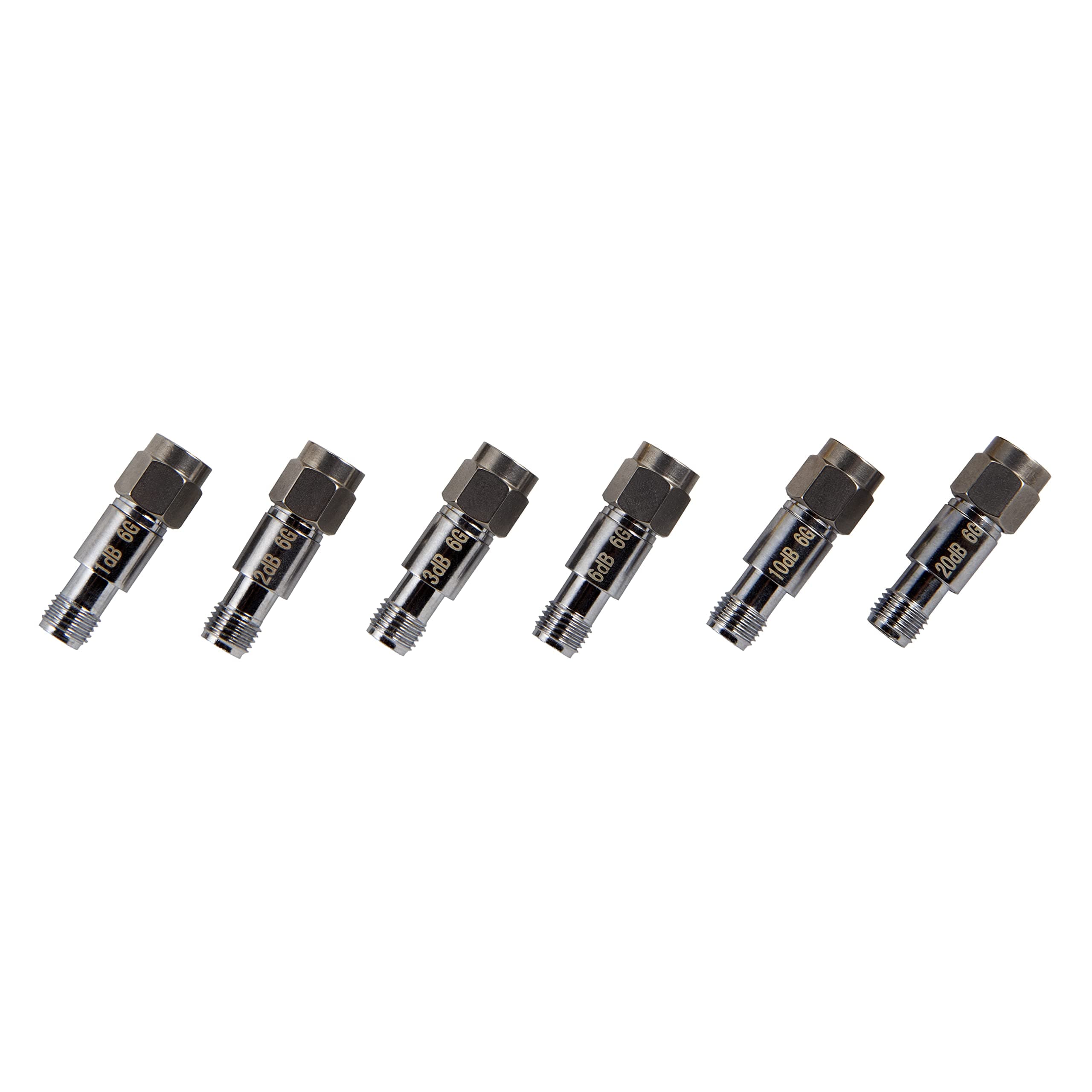

Nooelec SMA Attenuator Kit - Bundle of 6pc 2W 50 Ohm SMA in-Line Attenuators Provides Highly Linear Attenuation from 1dB to 42dB in 1dB Increments. 1dB, 2dB, 3dB, 6dB, 10dB

Como es habitual, recibido en tiempo garantizado. En cuanto al comentario respecto a los atenuadores, adjunto imágenes con los resultados medidos en el caso del de mayor atenuación (-20dB) que es el que mayor desviación del valor nominal pudiera presentar. Las imágenes corresponden a las calibraciones: 1 a 60 MHz 130 a 170 MHz 400 a 480 MHz 10 KHz a 4,4 GHz Las tres primeras medidas arrojan resultados con valores más o menos lineales. Donde más se aprecia una ligera “no linealidad” es en la calibración de 10 KHz a 4,4 GHz donde se puede apreciar que a partir de poco más de unos 2 GHz hay una ligera oscilación en el valor medido. Por supuesto que no son elementos de laboratorio, pero por el precio que tienen son aceptables para trabajos no profesionales.

Die Teile weisen sehr gute Werte auf. Messergebnisse passen exakt zu meinem VNA. (kein R&S) Sehr gut verarbeitet.

Ho acquistato 2 set di attenuatori al prezzo di 45.95 euro ciascuno, consegna puntuale e valore nominale degli attenuatori come da descrizione. Li ho caratterizzati a 144, 432 e 1296 MHz con VNA calibrato e questi sono i dati che ho ricavato: Precisione sul valore di attenuazione S21: entro +- 0.1 dB per tutti i pezzi tranne i 2 attenuatori a -6 dB (-5.83...-5.89 dB misurati) e 1 attenuatore a -20 dB (-19.84...-19.93 misurati). Return loss S11 e S22: per 144 e 432 MHz sempre migliore di -40 dB (SWR 1.02). A 1.2 GHz sempre migliore di -35 dB (SWR 1.04). Per i miei scopi sono ottimi!

Atténuation de signal pour analyseur de spectre
